Fungsi dan fitur :

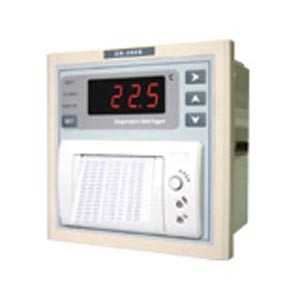

DR-200B Suhu Recorder secara luas digunakan untuk penyimpanan dan transportasi bahan makanan, obat-obatan, segar dan barang hidup. Hal ini digunakan dalam industri yang berkenaan dengan Sertifikat Sistem HACCP juga. Selain itu, dapat digunakan dalam Lokal mana membutuhkan pengawasan Suhu, seperti laboratorium. Ini memiliki fitur sebagai berikut: kinerja yang handal, kapasitas merekam data yang besar, akurasi tinggi, mudah digunakan, password perlindungan, mengkhawatirkan dan merekam parameter disesuaikan, data pemesanan setelah listrik yang terputus, dll.
Spesifikasi :
- Ukuran Panel : 144 × 144 (mm)
- Ukuran Instalasi : 131.5 × 131.5 (mm)
- Seluruh ukuran produk : 144 × 144 × 83 (mm)
Parameter Teknis :
- Kisaran suhu pengukuran : -40 ℃ ~ + 110 ℃
- Akurasi : ± 0,5 ℃ ketika pada -10 ℃ ~ + 85 ℃, ± 1 ℃ pada orang lain
- Resolusi : 0.1
- Mengkhawatirkan Perbedaan Suhu : 1 ~ 20 ℃ (adjustable)
- Output mengkhawatirkan : buzzer + estafet mengkhawatirkan
- Rekaman siklus : 1 Min ~ 24 Jam (disesuaikan)
- Merekam dan mengukur cara : salah satu cara
- Mencetak keluaran : Mini-jenis keluaran printer thermal
- Power Supply : 12V AC ~ 24 V AC atau DC 12V ~ 24V DC
- Start-up delay : 0 ~ 6 jam (adjustable)
- Mengkhawatirkan delay : 0 ~ 90 menit (disesuaikan)
- Kapasitas Rekaman : poin 4500 (MAX)
- Kapasitas kontak relay mengkhawatirkan : 10A / 220VAC, 5A / 30VDC
